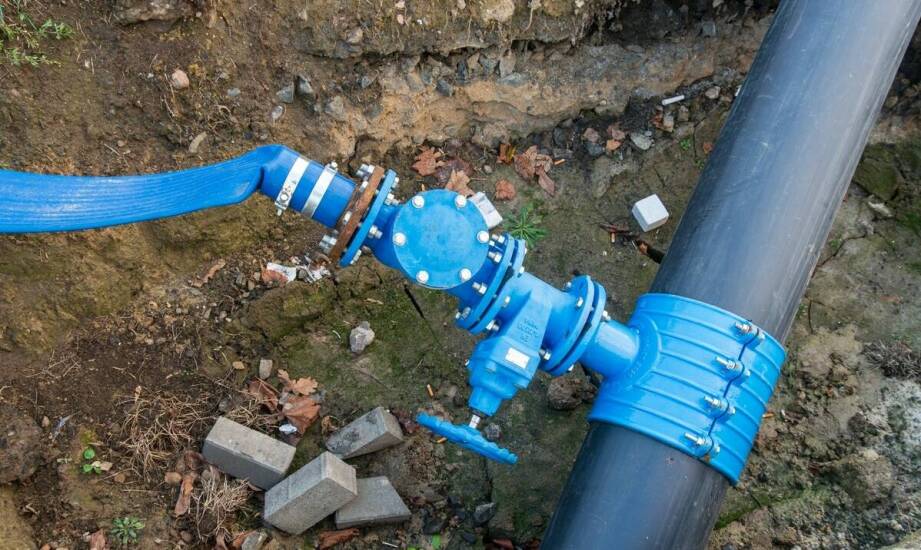

Jak parametry sieci wskazują zasuwę w instalacji wodociągowej i przyłączach

Utrzymanie płynnego działania sieci wodociągowej wymaga precyzyjnego planowania punktów odcinających. Gdy dochodzi do pęknięcia rury lub konieczności przeprowadzenia prac konserwacyjnych, odpowiednio dobrana armatura zaporowa pozwala wyłączyć z eksploatacji wyłącznie jeden uszkodzony fragment. Takie rozwiązanie skutecznie zapobiega zatrzymaniu całego układu dystrybucji na rozległym obszarze. W rezultacie odbiorcy zlokalizowani na sąsiednich ulicach nie odczuwają żadnych przerw w dostawach bieżącej wody. Pozornie prosty mechanizm odcinający staje się więc absolutnym fundamentem sprawnego zarządzania nowoczesną infrastrukturą przesyłową. Inżynierowie muszą uwzględnić ten element już na etapie wstępnych projektów koncepcyjnych.

Lokalizacje zasuw w sieci wodociągowej i ich znaczenie serwisowe

Zasuwa pełni funkcję odcinającą w najbardziej wrażliwych i newralgicznych punktach całej sieci. Projektanci umieszczają je zazwyczaj w węzłach głównych rozgałęzień oraz bezpośrednio za miejscami podłączeń bocznych. Taki precyzyjny układ pozwala służbom technicznym skutecznie izolować konkretne segmenty podczas planowanych napraw lub nagłych awarii. Prawidłowa lokalizacja armatury decyduje o łatwości późniejszego dostępu serwisowego dla ekip naprawczych. Montaż w wykopie wymaga bezwzględnego zachowania przestrzeni umożliwiającej swobodną pracę pionowego trzpienia. Element ten najczęściej łączy się z dedykowaną obudową teleskopową. Całość bezpiecznie zamyka się w żeliwnej skrzynce ulicznej, uważnie unikając kolizji z podziemnymi przeszkodami terenowymi.

Na osiedlowych odcinkach dystrybucyjnych tego typu armaturę rozmieszcza się znacznie gęściej niż na głównych tranzytach. Rozdzielenie sąsiadujących węzłów pozwala na szybkie wyłączenie małego rejonu bez negatywnego wpływu na przepływ w magistrali. Z kolei przy krótkich przyłączach budynkowych element ten instaluje się najczęściej bardzo blisko punktu ostatecznego włączenia do sieci miejskiej. Ułatwia to technikom natychmiastowe odcięcie dostaw do pojedynczego obiektu w razie poważnej awarii wewnętrznej instalacji. W każdym z wymienionych miejsc panują zupełnie inne warunki gruntowe i obciążenia powodowane przez ruch drogowy. Dlatego inżynieryjne umiejscowienie w terenie musi koniecznie uwzględniać przyszłe ryzyko naturalnego osiadania gruntu bezpośrednio wokół skrzynki.

Parametry techniczne decydujące o wytrzymałości armatury zaporowej

Wymagania stawiane przed armaturą zależą ściśle od jej ostatecznego przeznaczenia oraz głębokości instalacji. Dobierając kluczowe komponenty rurociągu, należy bezwzględnie pamiętać, że prawidłowo zaprojektowana zasuwa do wody musi zawsze spełniać rygorystyczne normy techniczne, w tym wytyczne standardu PN-EN 1074. W szerokiej sieci magistralnej stosuje się modele o bardzo dużych średnicach przelotu, znacznie przekraczających wartość DN200. Obecność stałych, wysokich obciążeń dynamicznych wymusza zastosowanie komponentów o wyższych klasach ciśnienia. W projektach najczęściej spotyka się przedział parametrów od PN16 aż do poziomu PN25.

Na gęstych odcinkach osiedlowych zazwyczaj wystarczą standardowe modele o średnicach rzędu od DN80 do około DN150. W tym konkretnym przypadku całkowicie wystarczająca jest podstawowa klasa ciśnienia PN10 lub ewentualnie PN16. Głównym priorytetem staje się tam wysoka odporność korozyjna korpusu, skutecznie chroniąca element przed szkodliwym wpływem agresywnych wód gruntowych. Znana na rynku hurtownia Pikuła Sp. z o.o. regularnie dostarcza tego typu specjalistyczne komponenty dla rozbudowanej infrastruktury komunalnej. Dystrybutor zwraca przy tym szczególną uwagę na pełną zgodność materiałową z rygorystycznymi wymogami inwestorów.

Równie istotnym aspektem projektowym pozostaje optymalny i przemyślany dobór samego mechanizmu uszczelnienia. W nowoczesnych systemach przesyłających wodę pitną zdecydowanie najlepiej sprawdza się elastyczne uszczelnienie miękkie wykonane z EPDM. Ten materiał gwarantuje zachowanie pełnej szczelności w rygorystycznej klasie A według normy PN-EN 12266-1. Rozwiązanie to zachowuje swoje fabryczne parametry fizyczne nawet przy temperaturach ciągłych sięgających 70 stopni Celsjusza. W domowych przyłączach odgałęźnych dominują natomiast warianty gwintowane o mniejszych średnicach przelotu. Charakteryzują się one bardzo zwartą, kompaktową budową i znacząco ułatwiają bezpośredni montaż tuż przy zespole wodomierza głównego.

Całkowity brak uwzględnienia wyżej opisanych parametrów projektowych nazbyt często prowadzi do bardzo poważnych i kosztownych błędów wykonawczych. Rażące niedoszacowanie wymaganej klasy ciśnienia nominalnego błyskawicznie skutkuje groźnymi rozszczelnieniami podczas nagłych, nieprzewidywalnych skoków ciśnienia w głównej magistrali przesyłowej. Równie problematyczne i niebezpieczne dla sieci okazuje się zastosowanie absolutnie niewłaściwego materiału odpowiedzialnego za blokowanie przepływu medium. Tradycyjne modele wykorzystujące twarde uszczelnienie typu metal-metal tracą swoje pierwotne właściwości uszczelniające znacznie szybciej, niż robi to elastyczny klin pokryty certyfikowaną gumą EPDM. Kłopotliwym mankamentem instalacyjnym pozostaje także montaż pozbawiony regulowanej obudowy teleskopowej. Taka pozorna oszczędność na etapie wykopów całkowicie uniemożliwia późniejszą korektę głębokości mechanizmu po nieuniknionym, naturalnym osiadaniu warstw gruntu. Ostatecznie trafny wybór właściwej armatury odcinającej nigdy nie opiera się na jednej, powszechnie uniwersalnej recepturze technicznej. Właściwa decyzja projektanta wynika zawsze bezpośrednio z panującego ciśnienia roboczego, specyfiki chemicznej medium oraz precyzyjnie przewidywanych trudności serwisowych w danym środowisku podziemnym.
