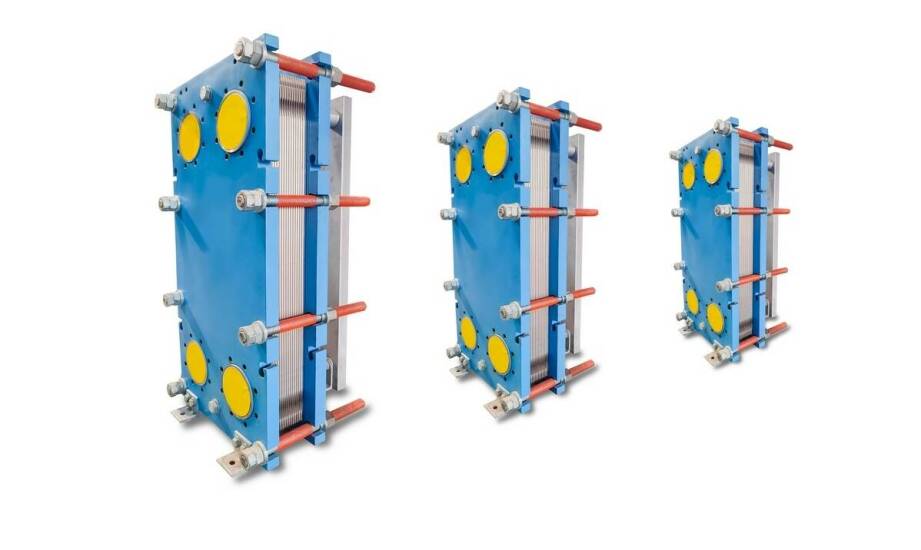

Jak powstaje stalowy wymiennik ciepła dla układów okrętowych i co decyduje o odbiorze

Armatorzy statków i stocznie stale napotykają wyzwanie polegające na doborze odpowiedniego stalowego wymiennika ciepła. Urządzenie to musi zostać precyzyjnie dopasowane do specyficznego medium transmisyjnego. Najczęściej jest to agresywna woda morska lub gęsty olej hydrauliczny. Równie ważne pozostają ekstremalne temperatury pracy oraz bardzo ograniczona przestrzeń montażowa w ciasnej maszynowni statku. W trudnych warunkach morskich sprzęt jest narażony na ciągłą korozję. Musi także znosić silne wibracje pochodzące od silnika głównego i cykliczne obciążenia termiczne. Zrozumienie wszystkich tych zmiennych stanowi punkt wyjścia do budowy bezawaryjnych instalacji dla floty.

Decyzje projektowe przed rozpoczęciem wytwarzania

Zanim na dobre rozpocznie się produkcja wymienników ciepła, inżynierowie podejmują kluczowe wybory materiałowe. Gatunek zastosowanej stali zależy bezpośrednio od charakterystyki medium chłodzącego oraz otoczenia. Standardowa stal węglowa, na przykład P355, sprawdza się doskonale w mniej agresywnych obiegach zamkniętych. Z kolei stal nierdzewna w gatunkach 316L lub 1.4404 to bezwzględna konieczność tam, gdzie układ stawia czoła niszczącej korozji wżerowej. Woda morska błyskawicznie degraduje bowiem nieodpowiednio dobrane materiały.

Sam układ wewnętrznych kanałów najczęściej przyjmuje sprawdzoną formę rurowo-płaszczową. Wykorzystuje się w niej specjalne rury uformowane w kształt litery U. Konstrukcja rurowo-płaszczowa pozwala na bezpieczną kompensację silnych naprężeń termicznych. Jednocześnie taki układ znacznie ułatwia okresowy demontaż wkładu w celu jego dokładnego wyczyszczenia. Instalacje okrętowe wymagają regularnego serwisowania podczas postojów w porcie. Projekt z góry przewiduje więc dostęp do wnętrza poprzez zdejmowane głowice rewizyjne lub specjalne pływające dna sitowe.

Na tym początkowym etapie powstaje niezwykle szczegółowy projekt wykonawczy. Dokumentacja łączy rygorystyczne wymagania instalacyjne z realnymi możliwościami produkcyjnymi warsztatu. Projekt wyznacza ścisłe tolerancje wymiarowe i określa dopuszczalne metody łączenia poszczególnych elementów. Realizacją tak wymagających zleceń zajmuje się gdański RUROSERW inż. Ryszard Szmit, dysponujący własnym, zaawansowanym zapleczem technicznym. Prace projektowe i wytwórcze odbywają się zawsze z uwzględnieniem wytycznych Polskiego Rejestru Statków, co gwarantuje pełną spójność technologiczną.

Ciąg wytwórczy i rygorystyczna kontrola jakości

Właściwy proces powstawania wymiennika rozpoczyna się od precyzyjnego cięcia rur i grubych blach. Zakłady wykorzystują do tego celu nowoczesne urządzenia plazmowe lub precyzyjne systemy laserowe. Następnie rury poddaje się powolnemu gięciu na zimno lub na gorąco. Uzyskują one w ten sposób kształt idealnie dopasowany do zaprojektowanej wcześniej obudowy zewnętrznej. Spawanie elementów do stalowych den sitowych metodami TIG lub MIG gwarantuje wieloletnią trwałość połączeń. Operacja ta wymaga jednak ogromnego doświadczenia od specjalistów posiadających odpowiednie certyfikaty spawalnicze. Po przygotowaniu gotowego wkładu rurowego następuje jego montaż w cylindrycznym płaszczu oraz zamykające spawanie obwodowe.

Przy budowie sprzętu morskiego każdy najmniejszy błąd może kosztować utratę wydajności całego układu. Ciągła kontrola geometrii i współosiowości zapobiega późniejszym problemom montażowym w maszynowni statku. Inżynierowie skrupulatnie mierzą ugięcia płaszcza i weryfikują pozycje kołnierzy przyłączeniowych. Utrzymują oni bardzo wąskie tolerancje, sięgające często poniżej jednego milimetra na każdy metr długości urządzenia. Zgodność wymiarowa jest dodatkowo potwierdzana kalibrowanymi sprawdzianami lub współrzędnościowymi maszynami pomiarowymi.

Kluczowym testem dla zmontowanego i pospawanego układu pozostają rygorystyczne hydrauliczne próby ciśnieniowe. Sprzęt napełnia się cieczą pod ciśnieniem wynoszącym zazwyczaj 1,5 raza nominalnego ciśnienia roboczego. Każda kluczowa spoina przechodzi dodatkowo szczegółowe badania nieniszczące, takie jak defektoskopia rentgenowska, ultradźwiękowa lub penetracyjna. Pozytywny wynik badań nieniszczących i prób ciśnieniowych ostatecznie decyduje o dopuszczeniu sprzętu do eksploatacji. Rzetelnie prowadzona dokumentacja odbiorowa minimalizuje ryzyko nagłej awarii daleko od macierzystego portu.

Solidny stalowy wymiennik ciepła odnajduje swoje uzasadnienie w obiegach okrętowych wszędzie tam, gdzie warunki operacyjne stają się ekstremalne. Kiedy w pokładowej instalacji panuje ciśnienie dochodzące do 40 barów, a temperatura gwałtownie przekracza 200 stopni Celsjusza, właściwości fizyczne przeważają. Jeśli dodatkowo płynące wewnątrz medium ma charakter silnie korozyjny, wytrzymałość konstrukcyjna staje się znacznie ważniejsza niż początkowe koszty inwestycji. O sukcesie całego zadania stoczniowego nie decyduje wyłącznie wybór uniwersalnego urządzenia z gotowego katalogu producenta. Największe znaczenie ma precyzyjna analiza wszystkich parametrów operacyjnych jednostki pływającej i staranne dopasowanie stopów metali do wymagającego środowiska morskiego.
